全球首臺超臨界二氧化碳發電機組12月20日在貴州六盤水正式投入商運，這也是超臨界二氧化碳余熱發電技術“超碳一號”的全球示范工程。專家介紹，這項技術的核心在于利用超臨界狀態下二氧化碳密度高、黏度小、無相變的特質，極大提升能量轉換效率、縮小發電設備體積、減少設施運維成本，是一種顛覆性的發電技術。
本次商運意味著全球首次將超臨界二氧化碳發電技術從實驗室推向商業落地，具有里程碑意義。但你可能好奇，這“超臨界二氧化碳”究竟是什么意思？跟我“呼出的二氧化碳”是一回事嗎？難不成，有了這項技術，在家就可以實現“電能自給自足”？真是這樣嗎？總臺中國之聲記者王澤華來到位于四川成都的中核集團中國核動力研究設計院尋找答案。
記者：怎么算超臨界狀態？
宮厚軍：超臨界狀態就看不出這個泡了，你看著又像氣又像液，但是已經沒有這個界面。
記者：它會有顏色上的區別嗎？
宮厚軍：顏色上的區別，只是光線的折射率會有一些變化。
在“超碳一號”副總設計師宮厚軍的指引下，記者來到中國核動力研究設計院超臨界二氧化碳物性測試實驗室，這里可謂是這一項目的“孵化器”，一系列與超臨界二氧化碳發電相關的基礎實驗都在此進行。
△透過觀察窗，記者看到正在加熱、升壓的二氧化碳（王澤華/攝）
在內部的實驗裝置上，透過觀察窗，可以清晰地看到正在加熱、升壓的二氧化碳。一道清晰的界限懸浮在觀察窗內，就好似下方是黃色的“液體”，而上方是透明的“氣體”一樣。
宮厚軍：在大氣當中，二氧化碳是一種氣體的狀態；如果說我們把二氧化碳進一步降溫，降到零下幾十度后，它就會變成固態，就是我們平時用的干冰；把二氧化碳進一步加壓，氣態會逐步液化。如果說進一步提高它的溫度、壓力，達到31攝氏度、73個大氣壓以上的時候，它就變成超臨界狀態。
隨著宮厚軍的講述，實驗裝置逐步將二氧化碳的溫度和壓力升高到特定參數，觀察窗內的那道界限完全消失，變成一片淡黃色。宮厚軍介紹，這種狀態的二氧化碳，就是超臨界二氧化碳，它看起來既像液態又像氣態，同時也兼具液態和氣態的特質，那就是密度高、黏度小，是一種非常理想的發電工質。
宮厚軍：密度很大，它的密度可以達到每立方幾百公斤，但是它的黏度又非常小，跟氣體的黏度是相近的。由于單位體積的密度大、質量高，所以它的做功能力很強，我們現在就是利用了這種超臨界態的二氧化碳工質密度大、黏性小的性質來發電。

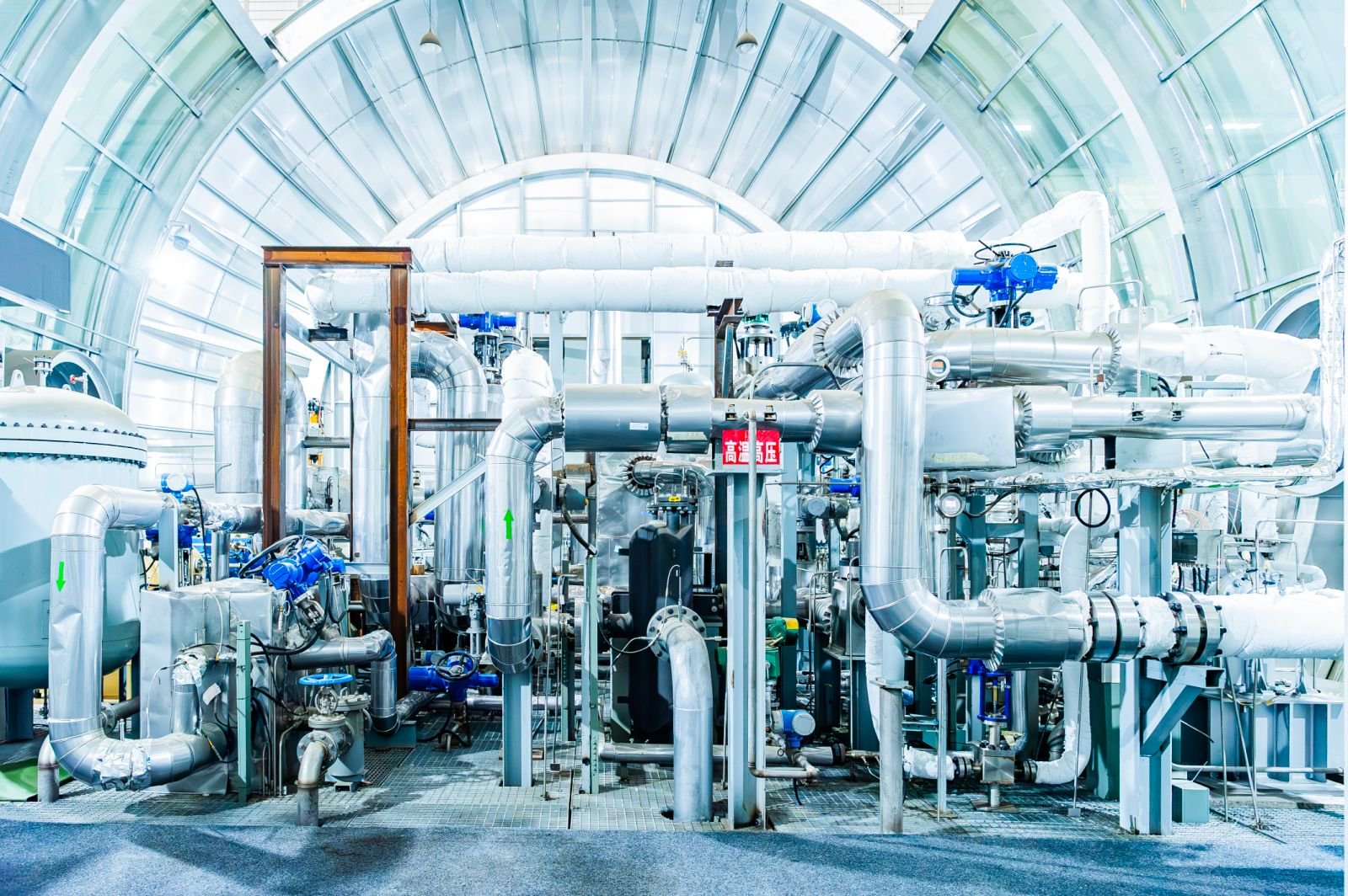

超臨界二氧化碳發電技術實驗裝置
什么是超臨界二氧化碳，似乎懂了。但是，怎么利用它來發電呢？宮厚軍解釋，自從人類發明蒸汽機以來，通過燃燒燃料，將水蒸氣中的熱能轉化為動能的“密碼”就已解開；而19世紀末，隨著電力應用的興起，通過汽輪機帶動發電機進行發電，也已習以為常。時至今日，核電站，也遵循了利用核能“燒開水”進行發電的技術路徑。難道，人類文明只會“花式燒開水”嗎？宮厚軍說，超臨界二氧化碳發電和水蒸氣發電完全不同。
宮厚軍：我們傳統的水蒸氣發電，是將水燒成水蒸氣；但是我們現在是把二氧化碳這種很容易獲得的工業氣體加溫加壓來循環發電。高溫高壓的超臨界二氧化碳具有很高的能量，它在透平機里面膨脹，高速的流體催動葉輪旋轉，帶動發電機發電。膨脹之后，它的壓力和溫度會降低，這個能量差就是輸出的電能。我們會把它再壓縮、再到熱源里面加熱，把它能量提起來，進入下一個發電循環。

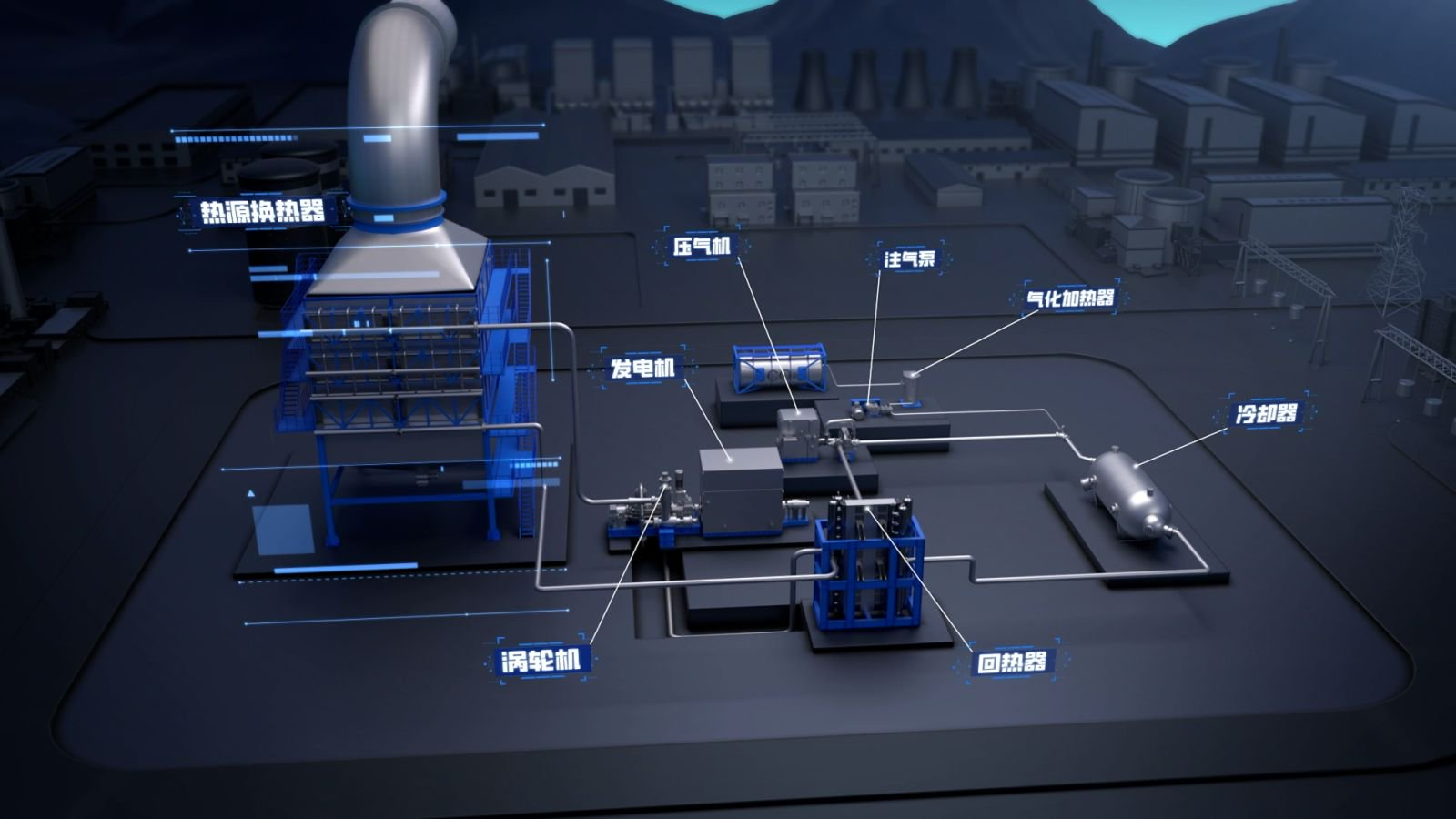

△全球首臺商用超臨界二氧化碳發電機組三維示意圖
所以，超臨界二氧化碳發電，或許還不像大家想象的，直接用人們呼出的二氧化碳來發電那么簡單。然而，“燒開水”，用的是各種各樣的燃料；加熱二氧化碳，熱源又來自哪里呢？“超碳一號”總設計師黃彥平表示，這就要提到這種發電方式的一大特點——具備豐富的耦合性。
黃彥平：輸入的能量可以是各種各樣的，比如說工業廢熱，重工業里面有鋼鐵行業、水泥行業，還有玻璃行業、焦炭行業，都有很多的廢熱。以往的廢熱都是從大煙囪里排掉了，這時我們可以把這些廢熱收集起來作為熱源，開展余熱發電。也可以跟核反應堆耦合，這套發電技術更多適配于第四代核反應堆，比如鈉冷堆、高溫氣冷堆、鉛鉍快堆、熔鹽堆等。前端只要有能量，能夠把二氧化碳升高到一定的溫度，比如說400度以上，就具備利用該技術進行發電的能力。
前端有熱源，“燒開水”不也能發電嗎？為啥要選二氧化碳呢？黃彥平表示，這種技術相比水蒸氣發電還有四大顯著優勢。
黃彥平：第一個優勢就是能量轉化效率是比較高的，其理論效率可以突破50%；二氧化碳超臨界狀態本身密度比較大，所以發電用的透平機可以做到蒸汽輪機的1/10，整個系統可以做得非常小；再一個是負荷響應特別快，傳統的發電廠一般只有3%的爬坡速率，我們可以做到10%，要快速提高到另外一個功率水平的話，它的響應完成時間要比水蒸氣發電快得多；此外，它是一個閉式循環，維護比較方便，運維人員的配置也會相應減少。

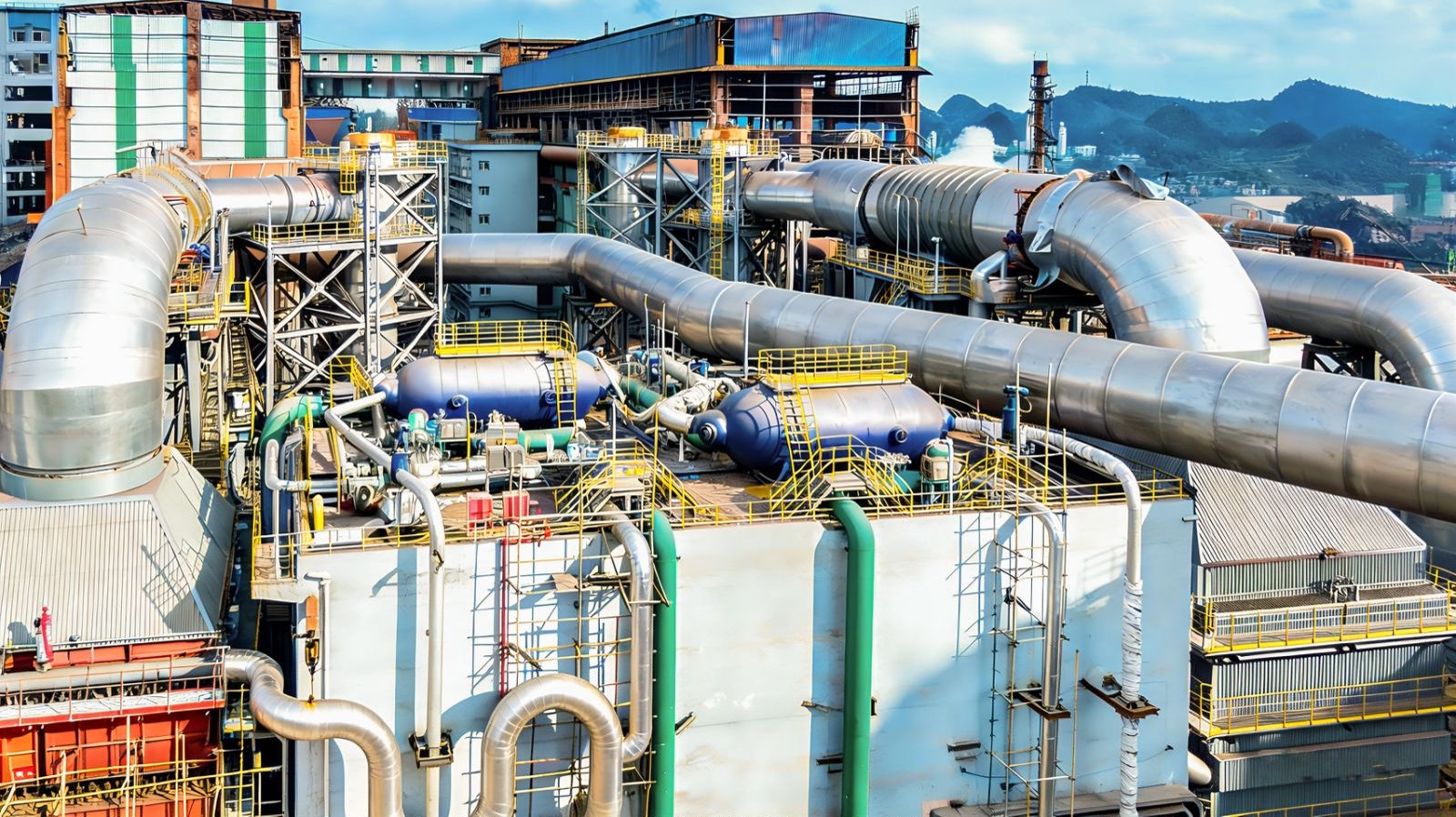

△全球首臺商用超臨界二氧化碳發電機組廠房外景
位于貴州六盤水的全球首臺超臨界二氧化碳發電示范項目，就是將這套技術與當?shù)劁搹S相結合，利用鋼鐵行業釋放出的工業余熱來發電，凈發電量比鋼廠原來采用的水蒸氣發電模式提高50%以上。而在新疆，這套技術也正在應用于當?shù)毓夥惋L(fēng)電的“棄電消納”領域，將新能源棄電，通過熔鹽儲能技術轉化成熱能，再在夜間等發電低谷時發電，削峰填谷。黃彥平表示，未來，這套效率高、系統緊湊、輔助系統少、響應快的發電技術，必將推動能源技術革新，創造新一輪產業發展機遇，助力我國新型電力系統建設。
黃彥平：在我國積極推進新型電力系統建設的背景下，超臨界二氧化碳發電技術能夠與國民經濟主戰場深度融合。它不僅能夠?qū)⒐夥L(fēng)電等波動性新能源“轉存”為穩定電力，更在鋼鐵等傳統高耗能行業開辟出節能改造的新路徑。我們初步估算，國內鋼鐵行業就有上千套余熱發電機組可以進行更換。這不僅是技術的迭代，更是對工業體系綠色轉型的有力驅動，將為落實“雙碳”目標，構建清潔低碳、安全高效的能源體系注入強勁動力。
△超臨界二氧化碳發電技術研發團隊
