巴基斯坦空軍的殲-10CE戰斗機在今年與印度的空戰中一戰成名。原本外界不看好的這款中國戰斗機,突然在全球爆火,引起多方關注。

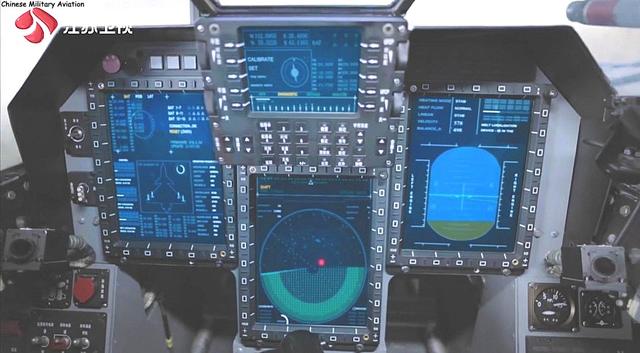

▲巴基斯坦展示的殲-10CE座艙
殲-10CE戰斗機絕對是巴基斯坦空軍的當家主力,對它的保密工作可說再怎么強調也不為過。然而就在最近,外國網絡上突然出現了殲-10CE戰斗機內部座艙非常清晰的照片、視頻。這些內容在各大視頻網站和軍事論壇上開始流傳,清晰展示了部分殲-10CE座艙的詳細布局,讓人一睹為快的同時,也產生了軍事泄密的擔憂。
畢竟這種情況相當之罕見。此前蘇-57戰機參加印度班加羅爾的航展時,即使俄羅斯把印度作為最優先的潛在客戶,俄羅斯官方還是拒絕了印度飛行員進入座艙查看細節的要求。殲-10CE座艙如今就這樣大方公開于全球,所以這到底是巴基斯坦故意的炫耀行為,還是一次不小心的泄密活動?這些內容的泄露,對于巴基斯坦空軍來說是否不利,真會被印度利用嗎?

▲殲-10CE座艙
綜合各方信息可以判斷,這大概率是巴基斯坦進行的一次非官方故意展示而不是無意間泄密,目的是提升士氣且威懾印度。網上流傳出的視頻總長度有17秒、34秒等不同版本,相當部分內容也做了打碼處理。
能看到的細節,就是殲-10CE艙內的平視顯示器、平時顯示器操作面板、3個大型的彩色多功能顯示器、油門桿與操作桿復合的HOTS操作系統、飛控系統部分線路、飛行員頭盔接口、電子戰告警界面、玻璃座艙等。這些內容證實,殲-10CE的采用了經典的一平三下設計,也就是一個寬角衍射式平視顯示器位于儀表板的正上方,下方為突出的操作板,下方則是三個大型的彩色多功能顯示器,分別位于左、中、右,構成倒著的品字形。

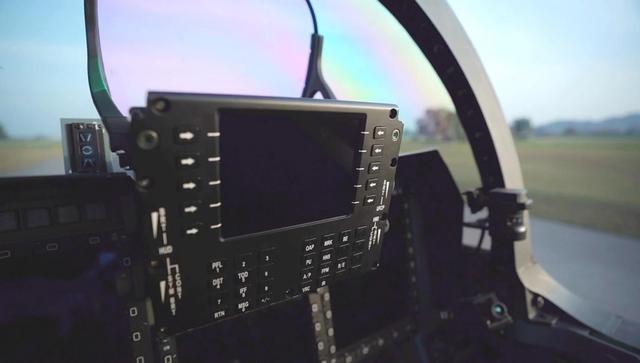

▲殲-10C平視顯示器、操作面板和3塊彩色顯示器
無疑,寬角衍射式平視顯示器的優先級最高。它的核心作用就是讓飛行員在戰斗時不用低頭就能獲取足夠多的飛行和作戰信息。其中飛行信息大體包括戰機的速度、高度、航向、俯仰角、滾轉角、攻角、過載值。
作戰信息則包括了武器瞄準環、目標的距離、速度、導彈允許的發射區、導彈發射指令、導彈的導引頭狀態、雷達鎖定警告信息等。飛行中飛機需要的導航信息,比如航路點、剩余航程、垂直導航指引也包含在內,部分信息要求飛行員手動輸入,這些操作都是在下方突出的一塊屏幕上完成的。

▲游戲中的平視顯示器

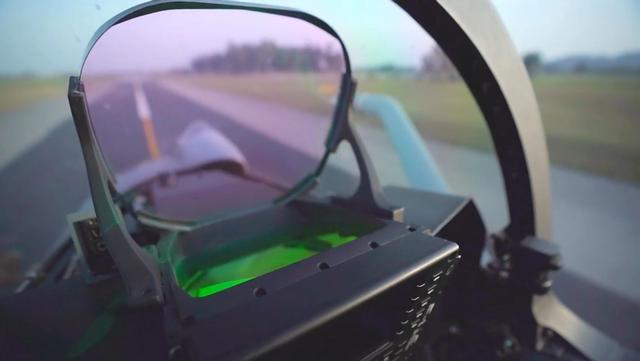

平視顯示器分為早期的反射式和如今性能更好的衍射式,前者因為技術限制不能做的太大,亮度有限,重量方面也沒有優勢。衍射式則僅為一塊單片式玻璃,可以根據需要調整大小,它的視場更寬,亮度也相當不錯,能夠進一步的提升飛行員的感知狀態、縮短反應時間。
3個彩色顯示器用于呈現不同的信息,通常為左側負責顯示戰機自身系統與武器狀態,中間的負責顯示戰機的戰術姿態與傳感器融合信息,右側的負責顯示基本的飛行與導航數據。巴基斯坦飛行員可以根據自己的喜好將不同的內容拖拽到不同的屏幕上,呈現方式未必就和上述的一樣。

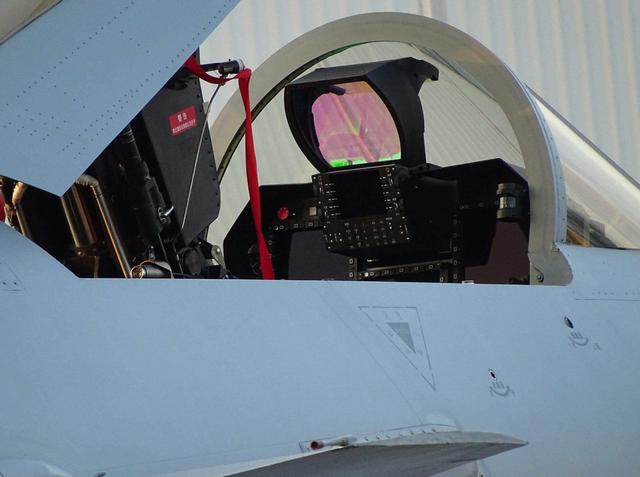

▲國內媒體曾曝光的殲-10C座艙
國內部分媒體之前也曝光過解放軍自用殲-10C的座艙,對比可發現外貿版與自用版差距不大。比較明顯的區別是解放軍自用版本的殲-10C,大量控制按鈕上方都寫了中文縮寫,而巴基斯坦的則寫了英文縮寫。
巴基斯坦的殲-10CE戰斗機上也使用了手不離桿操作系統(HOTAS),其核心目的是要讓飛行員在高強度的空戰任務中,不需要松開手去操作按鈕、開關、觸屏,而是始終把雙手放在油門桿、操作桿上,還能完成需要的操作。在老式的戰斗機中,戰斗機上有大量的儀表盤和數十個開關,以蘇系戰斗機最為典型。

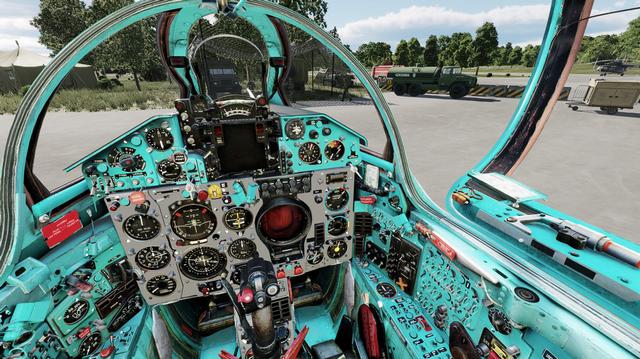

▲米格-21座艙簡直是飛行員的噩夢
在復雜的空戰任務中,當戰機速度飆升或者高G過載機動時,一旦飛行員的手離開操縱桿去搬弄這些開關,很可能導致注意力分散、丟失對敵機的跟蹤狀態,或者短暫讓飛機處于失控之中。
HOTAS最早被應用在了F15和F16戰斗機上,最終和蘇系戰機拉開了比較明顯的差距,但是如今只要是第4代戰斗機及以上的機型,包括F-16、F/A-18、“陣風”、“臺風”、蘇-35等,都實現了全面的HOTAS化。視頻殲-10CE的操作桿在座椅的中間位置,飛行員右手控制,可以調整飛機的俯仰、滾轉、偏航動作,上邊還集成了傳感器的瞄準控制按鈕和武器、干擾箔條釋放按鈕。

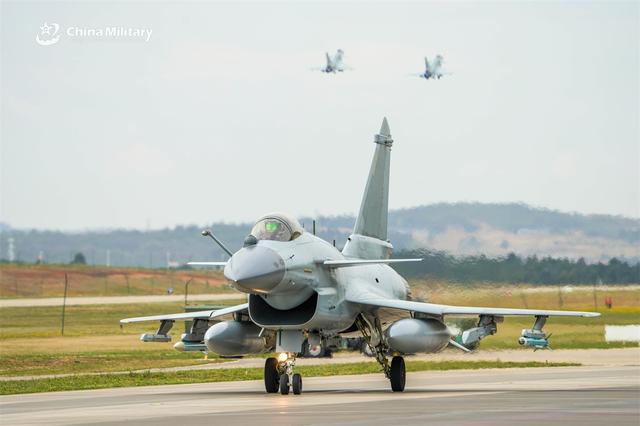

▲殲-10CE
油門桿則交由左手控制,位于座艙的左側,主要用于控制發動機的推力。根據部分外國網友的分析,操作桿上大約集成了20~25個按鈕,油門桿上也有15~20個左右,覆蓋了90%以上的戰斗機操作一下所有這些按鈕的功能都和所需要的設備高度協同。換句話說,巴基斯坦空軍飛行員從接受指令到發射導彈擊落對方的整個過程中,在手不離開操作桿的情況下,2~3秒之內就能完成,這比傳統的5~10秒快了太多。

▲殲-10C
這些先進設備所帶來的優勢,就是讓巴飛行員在駕駛殲-10CE戰斗機時,可以始終保持抬頭看顯示屏的姿勢,然后用雙手操作桿控制飛機不離開。整個過程中沒有任何繁瑣的操作,減輕飛行員負擔的同時,大大增加了戰斗的效率。話說回來了,難道巴基斯坦高調展示這些內容,真的不害怕泄密嗎?
從原理上來說,這些內容泄密的風險非常低,因為印度所引進的“陣風”戰斗機也有類似布局。且殲-10CE本身就是殲-10C的削弱版,殲-10C上很多功能殲-10CE都沒有,雷達性能和導彈射程也要弱不少。即便如此,殲-10CE還是很強悍,可見解放軍自用的殲-10C有多厲害了。
