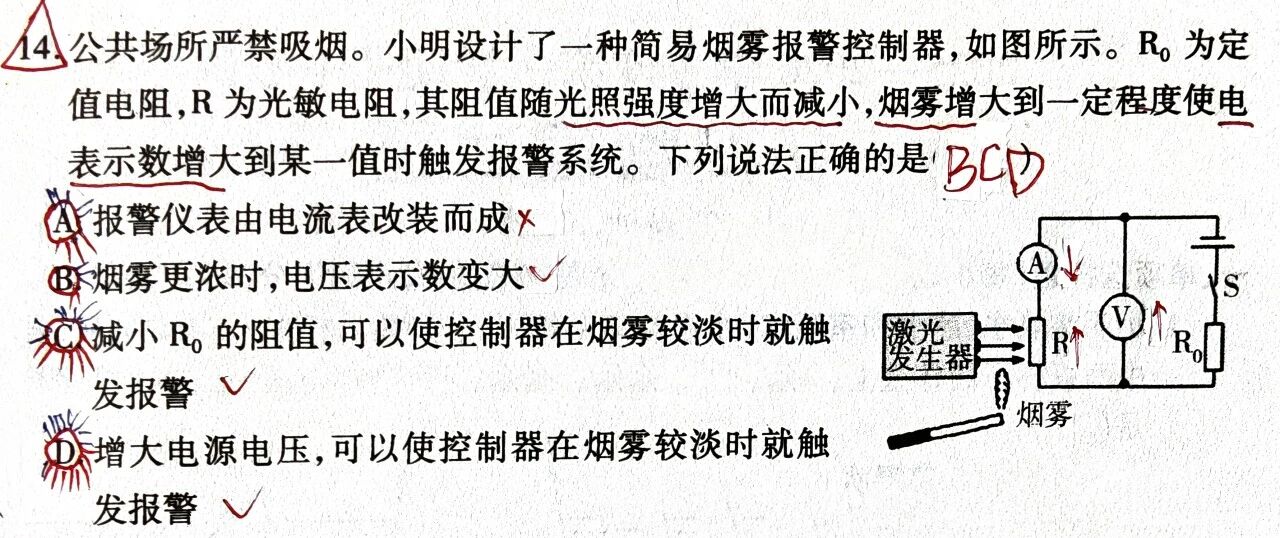

首先我們要看明白電路結構及其變化情況：
電路中有兩個電阻，一個是定值電阻R0，它起到保護電路和串聯分呀的作用，從而能讓電壓表的示數發生變化；另一個是光敏電阻，根據題意可知：光照越強，阻值越小；反過來說光照越弱，阻值越大（也就是說煙霧越濃，光照越弱，阻值就會越大！）
此外，電路中有兩個電表，電流表測電路電流，電壓表測光敏電阻兩端的電壓，當煙霧更濃時，光敏電阻變大，其兩端電壓變大，電路中的電流變小！
根據題意，要求煙霧增大時電表示數也增大，因此該報警儀表應該是電壓表！B正確。
對于C選項：當R0阻值變小時，其兩端電壓變小，光敏電阻所分電壓會變大，因此可以在煙霧較淡時就報警。
對于D選項：如果增大電源，兩個電阻所分電壓都會變大，因此即便煙霧較淡導致光敏電阻阻值變小，其分得的電壓仍會讓其報警。
大部分學生漏選了CD選項，實際上，可以采用三種辦法觸發報警，其核心思想都是讓電壓表增大到相應電壓即可。因此，方法無外乎增大光敏電阻，減小R0，增大電源電壓；但是因?yàn)闊熿F淡了，光照強了，光敏電阻阻值會變小，所以關鍵就在于如何讓阻值變小了的光敏電阻重新分到原來的較大的報警電壓！所以CD正確！
這兩個選項的終極竅門：
遇到這類問“如何讓報警更靈敏”的題，你就想：
要讓電壓表示數更容易變大，有兩個法寶：
1.讓對手變菜：減小與它串聯的那個定值電阻R0。
2.把總量加大：增大電源電壓！
本題只需要記住這兩招，這類題直接秒殺！
