國內便攜式防空導彈有紅纓和前衛兩條技術路線，文章分開展示。
這也要堆砌火力嗎
70年代越南戰爭，蘇聯援助了越南大量的薩姆-7便攜式防空導彈。自然，正在援助越南的中國也拿到了幾枚樣品。
1975年，沈陽119廠（航天新樂機械廠，隸屬于航天科工集團）接到仿制薩姆-7的任務，國產型號稱為紅纓-5。
不過，紅纓-5的仿制進度不理想。
尤其是那個紅外導引頭，一直存在問題。
看了小編之前寫的空空導彈發展史一定有印象，那年代國內的紅外導引頭，一直存在精度不高、早炸的問題。
1980年4月，經過改進后再次試射，也只是3發1中。
當年10月的試射，還出現剛發射就爆炸的情況。
1982年底至1983年初，紅纓-5進行最后的定型試驗。
試驗中，發射23發彈，22發的射擊精度達到了要求，紅纓-5正式定型。

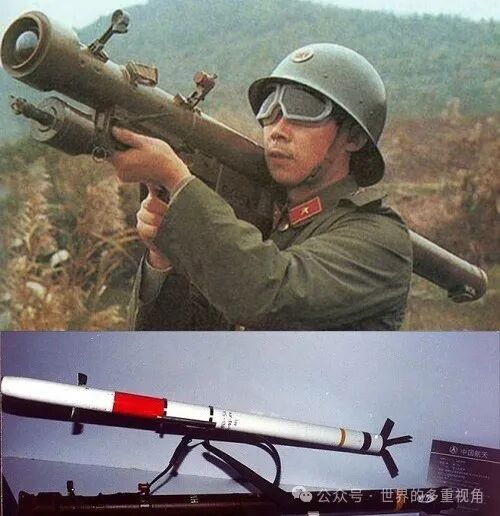

紅纓-5導彈
紅纓-5導彈長1.46米，直徑72毫米，重10.2公斤，作戰系統全重16.5公斤（導彈+發射筒），戰斗部重1公斤。
導彈最大飛行速度500米/秒，作戰高度50米~2.5公里，射程800米~4.4公里。
1985年，服役后的紅纓-5給老山前線的輪戰部隊試用，不過沒有戰果。
薩姆-7屬于第一代便攜式防空導彈，整體水平一般。比如只能進行紅外制導，導引頭精度不高，只適合追尾射擊。而且極易被干擾，飛機如果朝著太陽飛，導彈就會被甩掉（那年代紅外空空導彈也有這個毛病）。
那么，原版仿制而來的紅纓-5，性能自然也好不到哪去，所以產量不高。
在紅纓-5的研發接近完成時，上海機電二局（現航天科技八院）開始了改進工作。
機電二局的改進工作從1979年開始，型號稱為紅纓-5甲。
很難從外觀上區這些導彈的子型號
紅纓-5甲的改進重點是提高導引頭抗干擾能力，并且適當增加了戰斗部的威力，其余指標基本不變。
1979年5月的鑒定試驗中，發射了7發紅纓-5甲，3發失控、4發未達到設計要求，可以說是全軍覆沒。
攻關兩年后，1981年8月再次進行鑒定試驗，發射12發，只有6發正常飛行，其余6發都出現了各種各樣的故障。
折騰到1984年，紅纓-5甲才完成試驗定型。

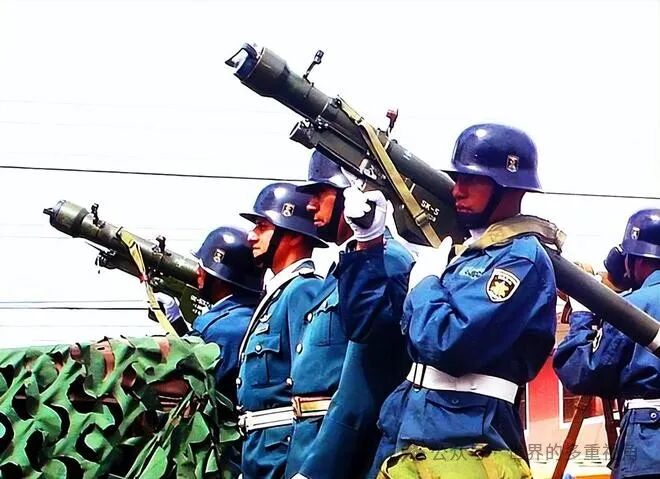

紅纓-5甲于1987年開始裝備部隊，并在1999年隨PGZ-95式4管25mm自行高炮參加了國慶閱兵。
后來，又出現了紅纓-5B和車載型紅纓-5C。
但是，紅纓-5的原始基因也就那么回事，多次改進后性能也一般，到90年代已經嚴重落后了。
所以，紅纓-5系列的裝備時間不長，很快就退出現役，有少量出口。
玻利維亞的紅纓-5改進型
紅纓-5的基本性能一般，雖有外銷記錄，但是發展?jié)摿K究有限。
對于下一代導彈的研發，航天科工的選擇是參考“毒刺”，發展更先進前衛-1（下文有講）。
而航天科技則加入競爭，參考法國的“西北風”，發展紅纓-6。
“西北風”屬于第二代便攜式導彈，優點是射程遠（6公里）、威力大（戰斗部3公斤）、飛行速度快（超過800米/秒），具備全向攻擊能力。
但是“西北風”光是導彈就達到了18.4公斤，加上發射筒達到了40多公斤。

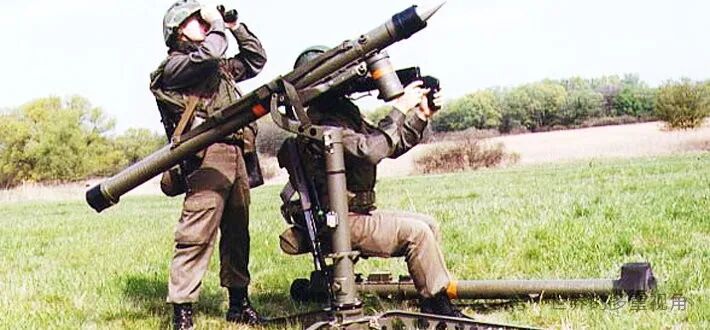

西北風導彈
所以，紅纓-6的改進重點是減重。
紅纓-6的研發于90年代中期開始，2000年完成試驗，2002年開始服役。
該彈長1.495米，彈徑72毫米，10.8公斤，全重16公斤。
導彈最大飛行速度600米/秒，作戰高度15米~3.8公里，射程500米~5.5公里。
跟西北風相比，紅纓-6重量降低了，但是飛行速度、射程也降低了，不過仍然比紅纓-5先進很多，尤其是射擊精度。

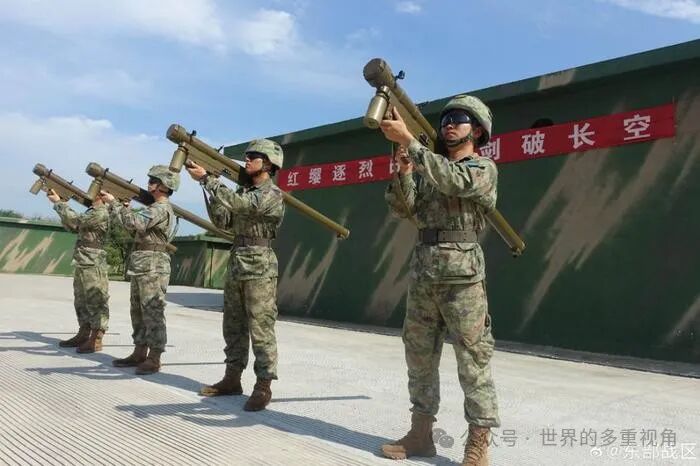

所以，紅纓-6服役后，迅速取代了紅纓-5，成為陸軍的主力便攜式防空導彈，主要裝備在合成旅防空營下的便攜式導彈連，每連12具。

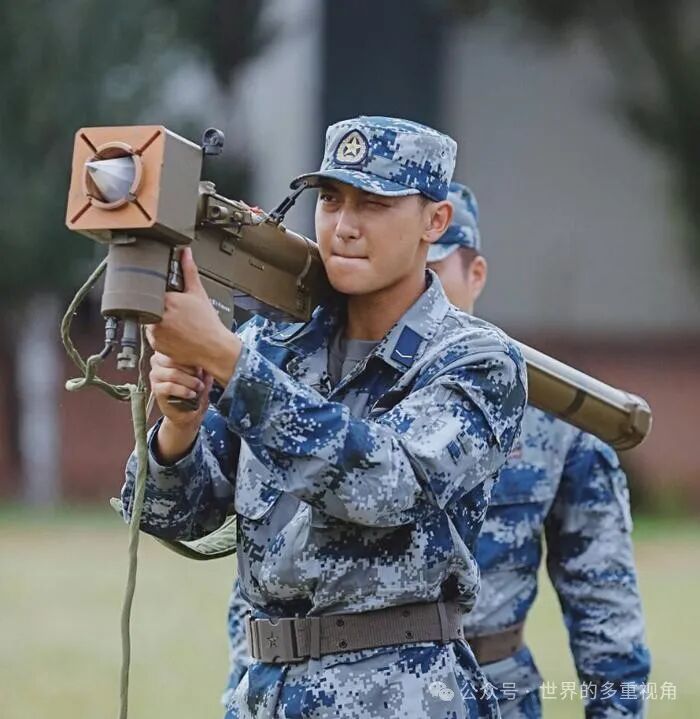

紅纓-6導彈，發射筒前端的方形尾翼箱，以及導彈的棱錐頭，是其識別標識
紅纓-6有個獨特的識別標識——發射筒前端的方形尾翼箱。
這個箱子里是導彈的尾翼，導彈出筒時，尾翼會順著彈體一直往后捋，直到在彈體尾部被掛住，隨彈一同飛出。
這種設計的好處是，尾翼不在彈筒里，可以減小彈筒的直徑（就算是折疊彈翼，也會有一部分凸出在彈體，從而增加彈筒的直徑），從而降低彈筒重量量。
后來的紅纓-6B，則取消了這個設計。
因?yàn)榧t纓-6的尾翼太大，飛行的時候雖然可以提供更高的舵面效應，但是阻力也大，影響射程。
紅纓-6B取消大尾翼，并采用推力更大的固體火箭發動機，讓導彈斜距提高到6km。
而且，紅纓-6B導彈前端標志性的棱錐頭也改為了傳統的鈍圓頭。
整體來說，紅纓-6B達到了第三代的標準。
紅纓-6B，方形尾翼箱不見了
紅纓-6的出口型FN-6（飛弩-6）銷量也非常好，在中東和非洲戰場上，取得多個戰果。
2013年2月25日，敘利亞空軍的一架米-8直升機在阿勒頗附近的米納空軍基地被FN-6擊落。
2013年8月18日，敘利亞空軍的一架米格-21戰斗機被FN-6擊落。
FN-6擊墜現場

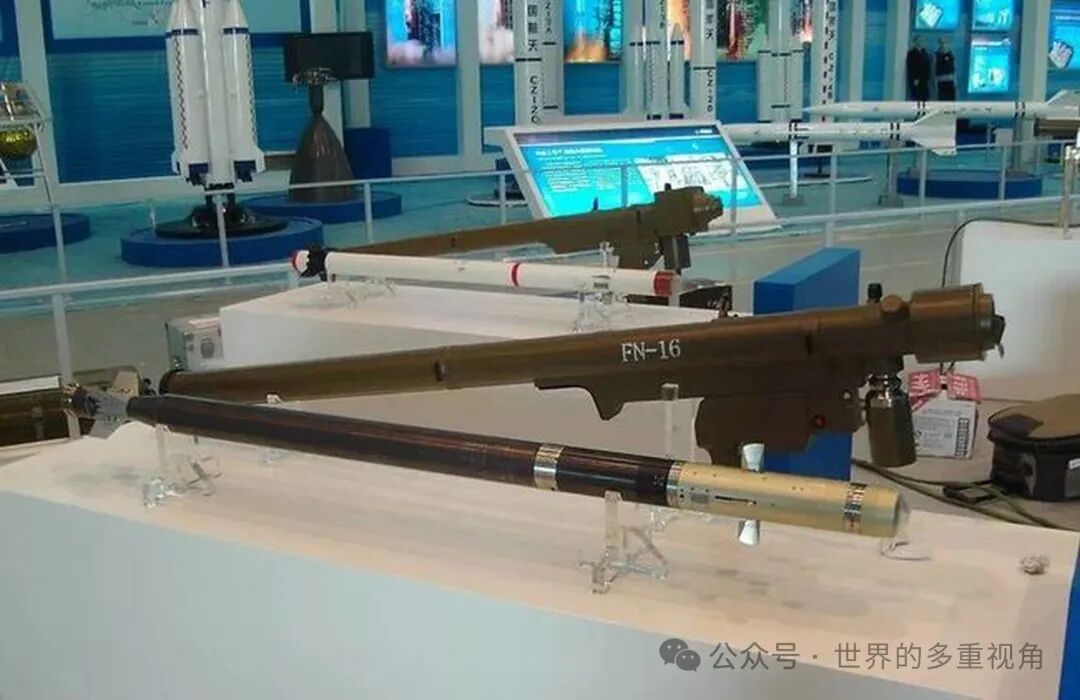

飛弩-16則是在飛弩-6的基礎上，改進了導引頭的型號。
飛弩-16采用紅外/紫外雙色準成像導引頭，提高了全向攻擊能力。配合激光近炸引信、高能發動機等先進技術，命中率有很大提高。

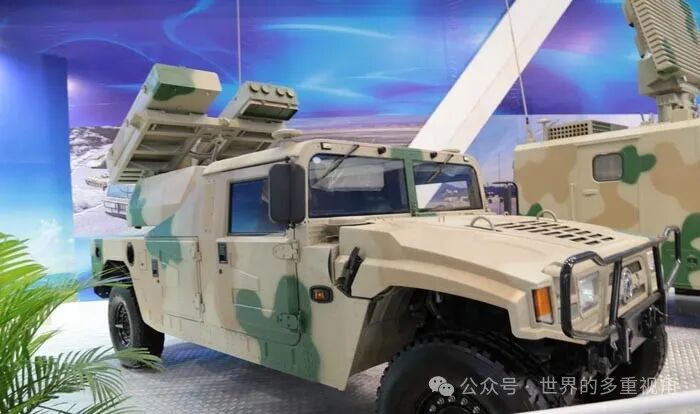

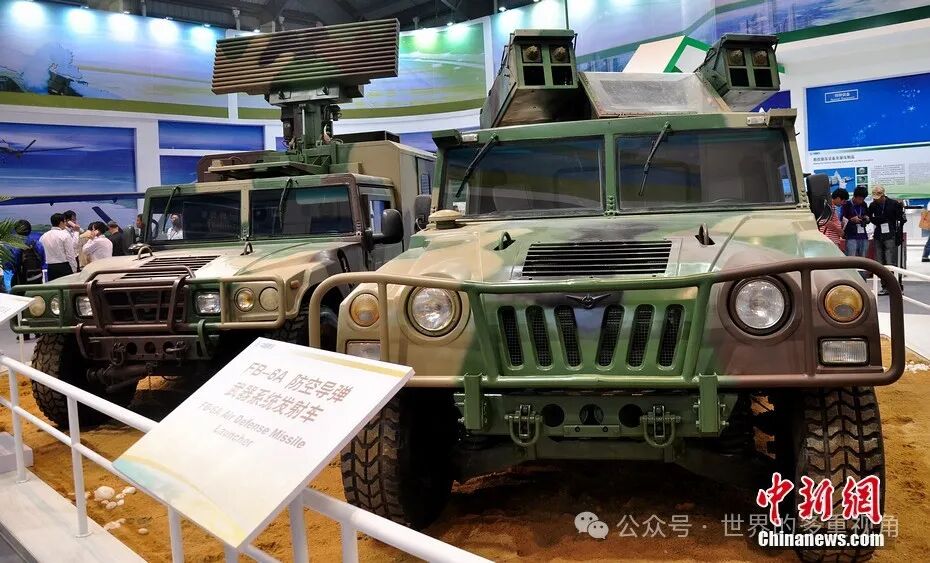

另外，車載式FB-6A機動防空系統，就是在4×4越野底盤上，安裝了4枚FN-6導彈。
FB-6A
車載式FB-6C，使用的則是FN-16導彈。
FB-6C
這是從2008年開始研制的我軍第四代便攜式防空導彈，暫時還沒有更多信息，連圖片都沒有公開過。
根據軍隊要求，第四代導彈需要全方位提高性能，尺寸和重量還不能有太大變化（以紅纓-6為基準），只是簡單的換導引頭是不行的。
既然紅纓-7屬于第四代標準，那其彈體、發動機、燃料可能都會使用全新的技術。
參考當年在秘魯?shù)谋銛y式導彈競標中擊敗了前衛-18和飛弩-16的韓國KP-SAM，其射程達到了7公里，最大飛行速度達到了880米/秒，最大過載超過20g。
有理由相信，新一代的紅纓-7能超過這個數據。

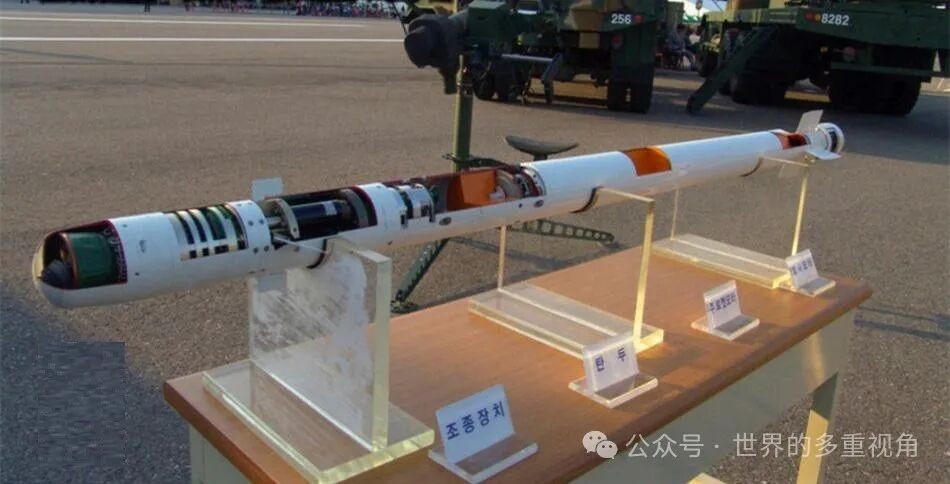

韓國KP-SAM導彈
80年代蘇聯入侵阿富汗期間，美國援助了大量的“毒刺”便攜式防空導彈，給阿富汗游擊隊。
這款導彈在戰場中表現極其亮眼，以79%的命中率擊中了269架蘇軍戰機和直升機（發射340枚，命中269枚）。
毒刺導彈當時也算是阿富汗游擊隊手里的“神器”了
那么，此時一同支援阿富汗游擊隊的中國，自然也拿到了“毒刺”樣品。
剛完成了紅纓-5研發工作的沈陽119廠，隨即開始了仿制“毒刺”的工作，型號名為前衛-1。
之所以叫“前衛”，而不是延續“紅纓”序列，是因?yàn)樵搹椧婚_(kāi)始的目標是出口。
蘇聯解體后，“針-1（SA-16）”、“針-M（SA-18）”便攜式導彈的樣品也流入國內，可觀前衛-1參考的就更多了。

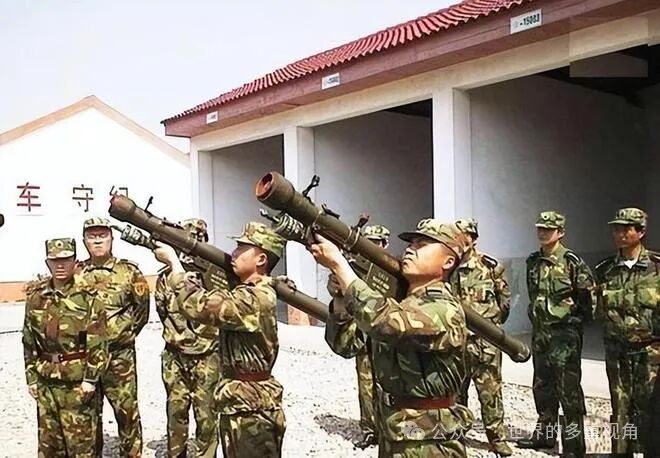

前衛-1，發射筒下面那個圓筒，里面是導引頭的冷卻液
前衛-1導彈長1.53米，直徑71毫米，系統全重16.5公斤，作戰距離500米～5公里，作戰高度15米～4公里。
相比紅纓-5，前衛-1的導引頭更加敏感、視場更大，對噴氣式飛機可以做到330度攔射（只有機頭正前方30°因?yàn)榧t外特征低，無法有效鎖定），具備了準全向攻擊目標能力。
其目標自適應導引系統能使導彈在碰撞目標時，飛向機體然后引爆，而不是像紅纓-5那樣直接對著熱源炸（一般是尾噴管），對飛機的毀傷效果更好。
整體水平來說，前衛-1達到了“毒刺”早期型號的水平。
所以，在支援阿富汗游擊隊期間見識過“毒刺”性能的巴基斯坦，很快就購買了一批前衛-1.
在1999年印巴沖突中，巴軍的前衛-1擊落印度米格-21和米格-27戰機各1 架。
因?yàn)閷?shí)戰表現優秀，巴基斯坦隨后又引進了前衛-1的生產技術，國產型號命名為“安扎”。
雖說前衛-1一開始是奔著出口去的 ，但是該彈服役的90年代，正是解放軍備戰壓力極大的時候。
在空軍指望不上，也沒有太多野戰防空導彈時（那會兒紅旗-7、道爾數量都不多），解放軍陸軍采購了大量的前衛-1，裝備在步兵營連一級，作為野戰防空的主要手段，對付武裝直升機（90年代“三打三防”中的一項）。
反映陸軍在2000年前后變革的《士兵突擊》里，出現了前衛-1
后來出現的前衛-11/18/19，基本就是在前衛-1的基礎上，對導引頭進行不斷改進的產物。
前衛-11（也叫前衛-1G）采用了碰炸+激光近炸復合引信，主要特點是在彈體上有一圈激光感應窗口，當它飛到巡航導彈附近時，激光近炸引信就會啟動，在巡航導彈身邊爆炸從而將其摧毀。
前衛-18采用了雙波段紅外被動導引頭，能同時追蹤目標的發動機尾焰和蒙皮氣動加熱，抗干擾能力好。
前衛-18

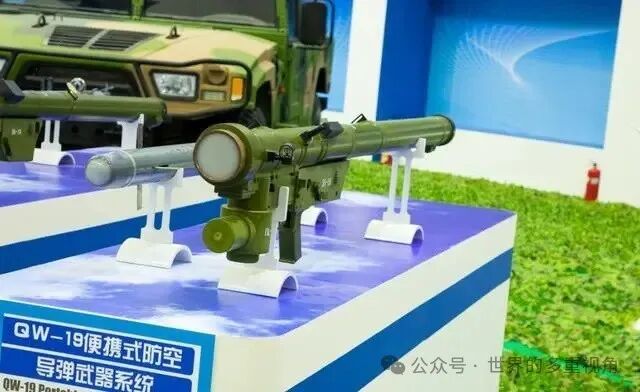

前衛-19采用激光主動制導+雙波段紅外被動制導兩種制導模式，進一步豐富了制導模式，射程也提高到7公里，達到了三代半水平。
前衛-19
前衛-2是在前衛-1基礎上，參照“針-M”導彈，全新設計的型號，屬于第三代便攜式防空導彈。
該彈1998年范登堡航展初次亮相，2000年之后入列服役。
前衛-2長1.59米，直徑72毫米，系統全重18公斤，作戰距離500米～6公里，作戰高度10米～3.5公里，
與前衛-1相比，前衛-2更重，但是攻擊范圍也更大。
另外，前衛-2采用了紅外成像導引，抗干擾能力也有增強。

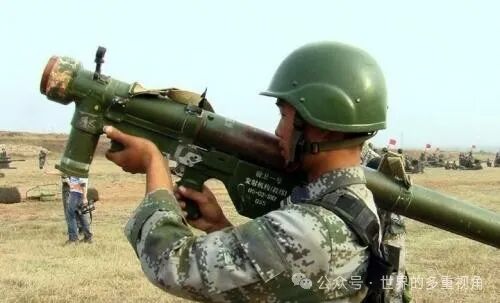

前衛-2導彈，注意用橡膠包裹的液氮罐
前衛-2的一個典型識別特征，就是其發射管下面有一個用于冷卻的液氮罐，外面有橡膠套防止凍傷。
前衛-2在國內競標中輸給了紅纓-6，所以主要面對出口市場。

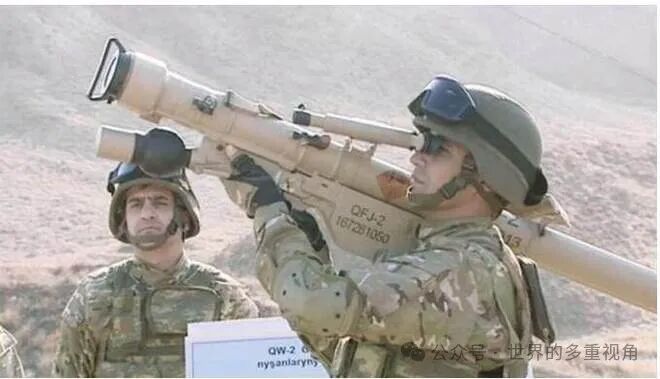

出口給土庫曼斯坦的前衛-2
泰國的前衛-2

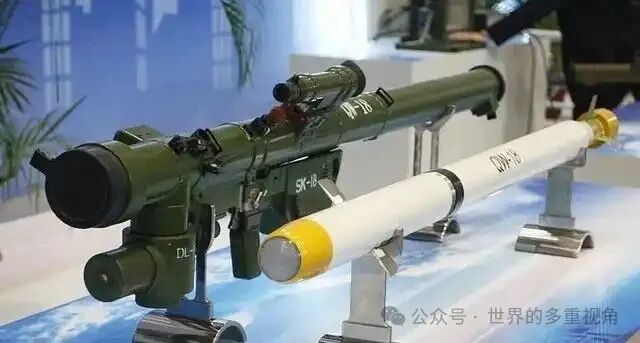

前衛-12屬于前衛-2的改進型，采用了雙波段紅外被動導引頭（前衛-18也是），抗干擾能力很好。

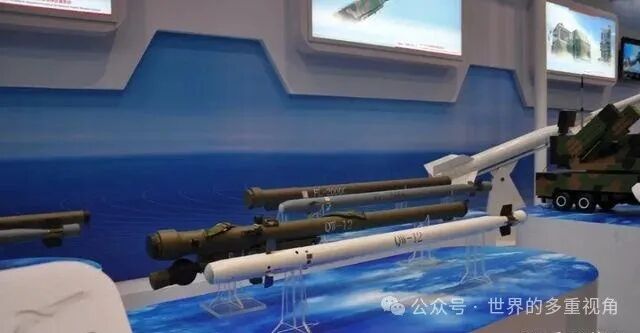

前衛-12，通過液氮罐特征可推測這是前衛-2家族的
前衛-12無視干擾，命中目標

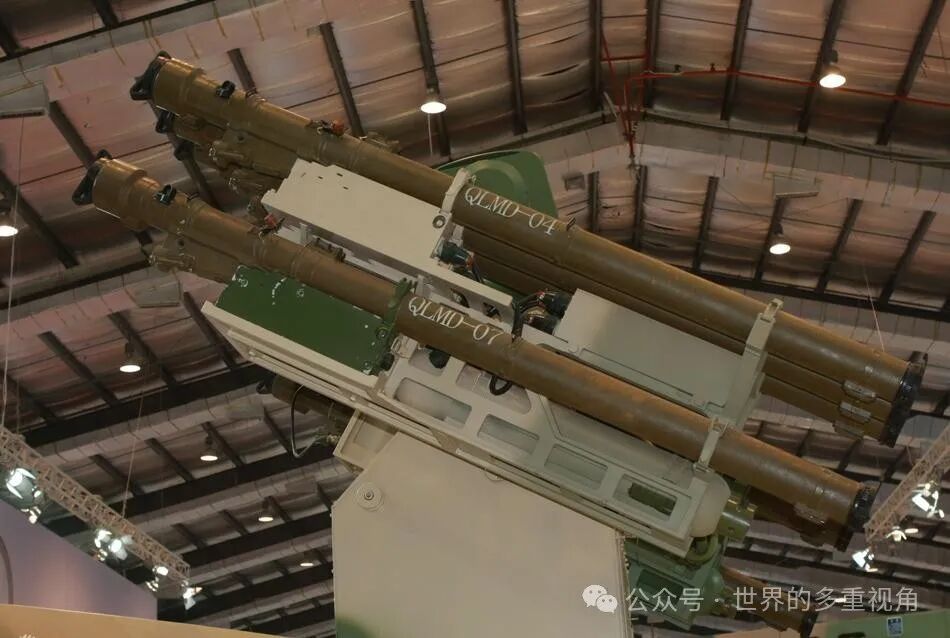

車載式FA-6B近防系統，其搭載的防空導彈也是前衛-2。
FA-6B
前衛-3是家族里的一個另類。
該彈在前衛-1的基礎上，換用了激光半主動制導方式，相比于紅外制導，前者的探測距離更遠。
但是，需要射手不斷對目標進行激光照射，給導彈提供引導。
而且，前衛-3在彈體后部增設了一個較粗的火箭助推器，射程提高很多，但是也重了很多。
前衛-3后部有一個很粗的火箭助推器
相比之前的前衛型號，前衛-3導彈長度增加到2.1米，重量也達到了23公斤。
當然，作戰距離增加到了8公里，最大作戰高度增加到了5公里。
前衛-3于2006年在珠海航展初次亮相，基本用于出口。

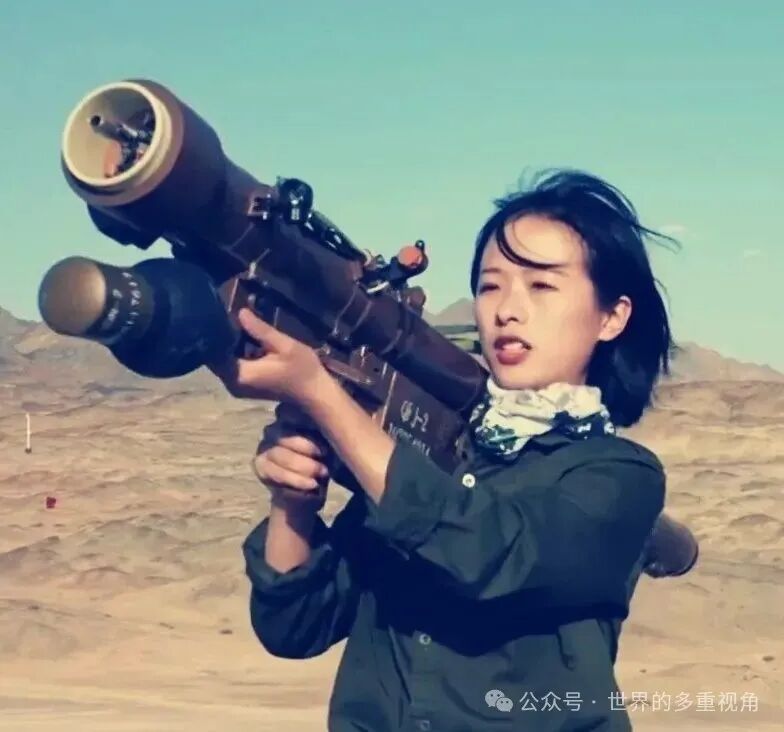

因?yàn)樵搹棇?shí)在太重，不符合我軍對便攜式導彈強量化的要求，而且是“女兵都能輕松使用”的要求。
所以，前衛-3沒有裝備我軍，出口記錄也很少。

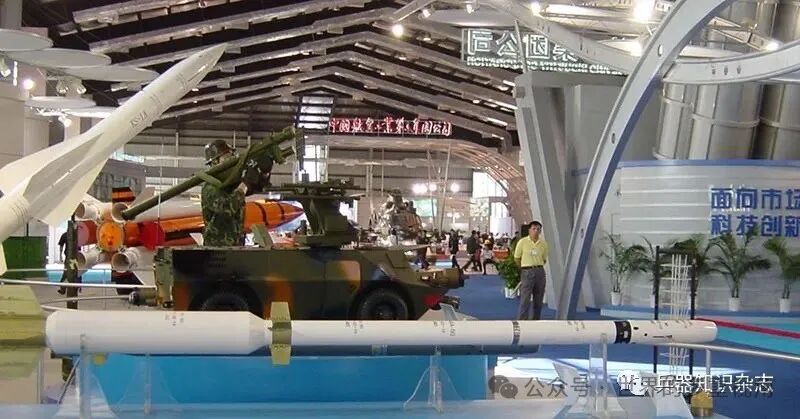

另外，前衛-3當初和海紅旗-10、FL-3000N參與過海軍新一代艦載近程防空系統的競標。

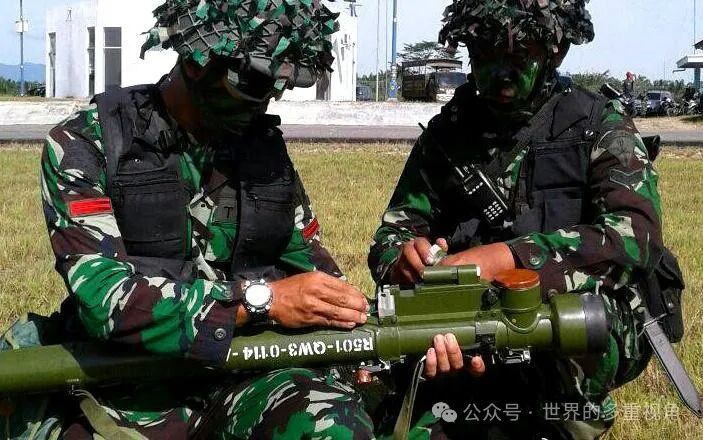

出口印尼的前衛-3
前衛-4是前衛家族的全新設計型號（之前11、12、18、19都是在前衛-1/2的基礎上改的），除了繼續采用了紅外線熱成像技術，還使用了激光近炸和觸發雙重引信，提高導彈的命中率。
此外，前衛4還采用了電動舵機。
相對于液壓、氣動舵機，電動舵機結構可靠、工藝性好、使用維護方便、成本低廉和易于控制。
這種舵機可以讓導彈的飛行曲線更平滑，極大地提高命中精度，非常適合打擊巡航導彈這類小型目標。

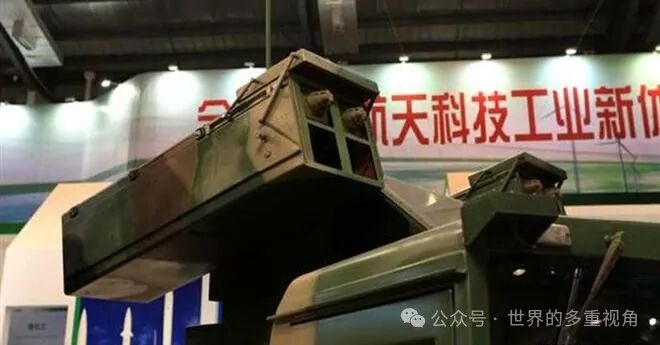

FL-2000屬于前衛-4的車載版

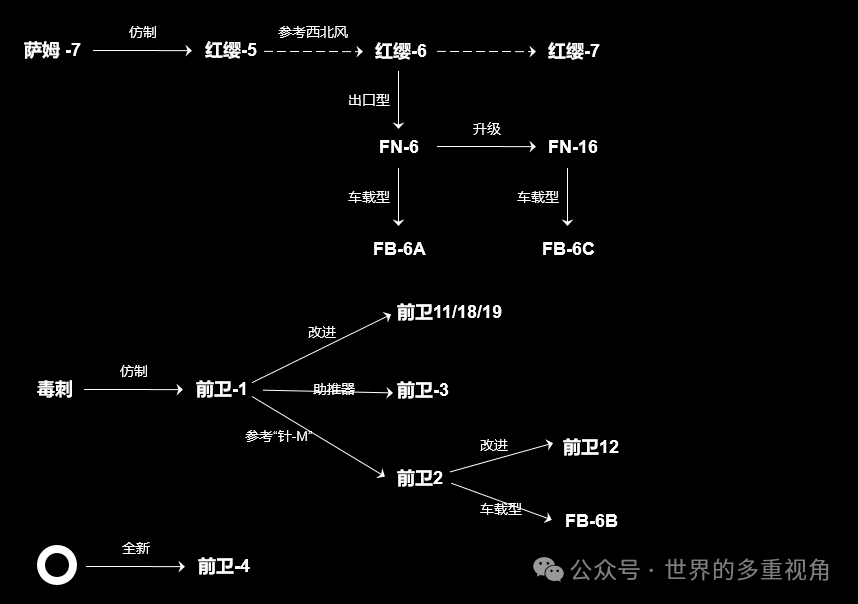

最后，放一張國產便攜式導彈家族的譜系圖。
